Комплект умный дом. Подключение на пульт ЧОП

Livi Smart Security. Умная охрана для вашего дома

Содержание

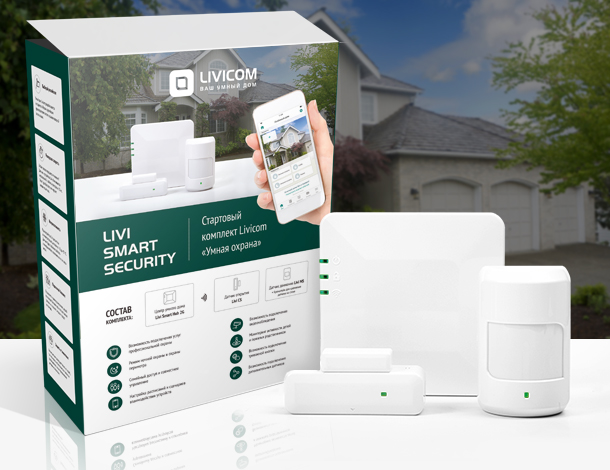

Стартовый комплект Livicom «Умная охрана»

Минимальная комплектация охранной сигнализации позволит при сохранении минимального бюджета обеспечить безопасность  городского жилища, небольшого офиса, дачного домика, постройки.

Возможности системы:

  1. Подключение к пульту охраны частного охранного предприятия
  2. К комплекту можно подключить тревожную кнопку с выводом сигнала тревога на пульт охраны ЧОП
  3. Управлять системой охраны может любой член семьи
  4. Присмотр за несовершеннолетними и престарелыми членами семьи
  5. К системе можно подключить элементы видеонаблюдения
  6. Имеются функции охраны ночью и охраны за периметром
  7. Интуитивно понятные сценарии
  8. Систему можно дополнить необходимыми датчиками и устройствами (до 256 устройств)
Умная охрана,подключаемая на пульт охранного предприятия

Уникальные преимущества системы:

  • Максимально долгий срок службы питания датчика
  • Производителем заявлена гарантия на срок работы датчика от одной батареи  – десять лет
  • Максимально упрощен монтаж элементов сигнализации. Имеется возможность крепления к поверхностям из дерева, бетона, пластика , металла с помощь. Двухстороннего скотча или саморезов
  • Устойчивая связь. Дальность действия радиоканала обеспечивает возможность связи датчиков связаться  с Хабом из самых дальних дочек дома. Защищенная связь. Все данные, передаваемые по радиоканальной сети зашифрованы

Комплектация:

Хаб Livi Smart Hub 2G (Хаб (hub)) в переводе с английского – центр, узел )

Приемно-контрольный прибор, который по сути своей является базой умного дома, к которой можно подсоединять  датчики  Livi, он управляет подключенными  к нему устройствами и отправляет сообщения на смартфон или ПЦО охранного предприятия.  Предусмотрены два способа связи – сеть  Ethernet и резервный канал – сотовая связь 2G стандарта

Иногда его называют блоком или панелью управления, централью.

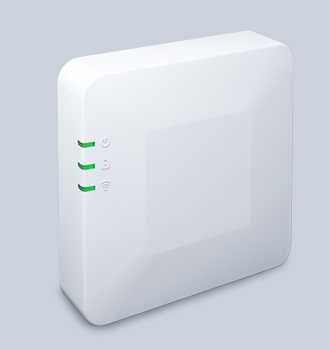

Центр управления системами умного дома Livi

• С момента сработки датчика до момента передачи информации на смартфон или в охранную организацию -0,5 секунды

• К Хабу можно подключить до 64 беспроводных устройств Livi, тем самым объединив их в одну сеть

• Резервный источник питания (аккумулятор) понадобится на тот случай, если в помещении будет отключено электричество.  В этом случае Хаб передаст информацию владельцу на смартфон  и (или) на пульт ЧОП об отключении электричества и уровне заряда аккумуляторной батарей. Заряда АКБ в данном случае  хватит  на 15 часов.

• Активация комплекта  занимает порядка одной минуты после установки приложения Livicom на смартфон владельца.

2. Датчик движения Livi MS

Устройство позволяет определить движение человека, попавшего  в зону действия детектора

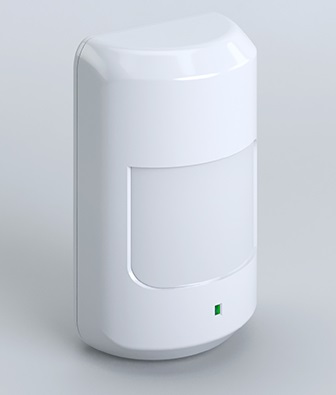

Внешний вид датчика движения  Livi MS
Датчик движения Livi MS

Так, о срабатывании датчика вы узнаете, заметив разовое мигание красного  индикатора в ответ на движение. Одновременно, сигнал по радиоканалу будет передан на Хаб системы. В течение долей секунды сообщение отправится на устройство владельца и, если вы подключены к пульту охранного предприятия, на ПЦО охранной организации.

Следует отметить, что при наличии домашних питомцев, мебель и иные  элементы интерьера высотой более 1 метра  в зоне ответственности датчика лучше не размещать, поскольку резвый питомец, забравшийся на высоту более 1 метра может спровоцировать ложное срабатывание сигнализации.

• Предусмотрена функция защиты срабатывания при  наличии домашних животных не более 20 кг.;

• Простота монтажа  датчика на поворотную опору или плоскость стены с помощью саморезов в удобном  для этого месте;

• Датчик Livi MS не срабатывает на потоки теплого воздуха, солнечные блики,    света фар, не боится и не реагирует на  воздействие пыли и насекомых

• Livi MS разработан согласно стандартов  ГОСТ Р 50777-2014

Характеристики:

На открытом пространстве датчик будет поддерживать взаимодействие с  Хабом  по радиоканальной линии  при удалении до 1 км.

• Livi MS способен обнаружить движение  на дистанции до 10 метров

• Угол выявления  движений по горизонтали  –  88.5

• Производить монтаж прибора  желательно на расстоянии  2 100 мм. от пола

• Источник питания – литиевая батарея  CR123A

• Датчик работает в температурном диапазоне  от  – 20 до +55 С

• Габариты прибора   95 x 60 x 43 мм

Как связать прибор с хабом

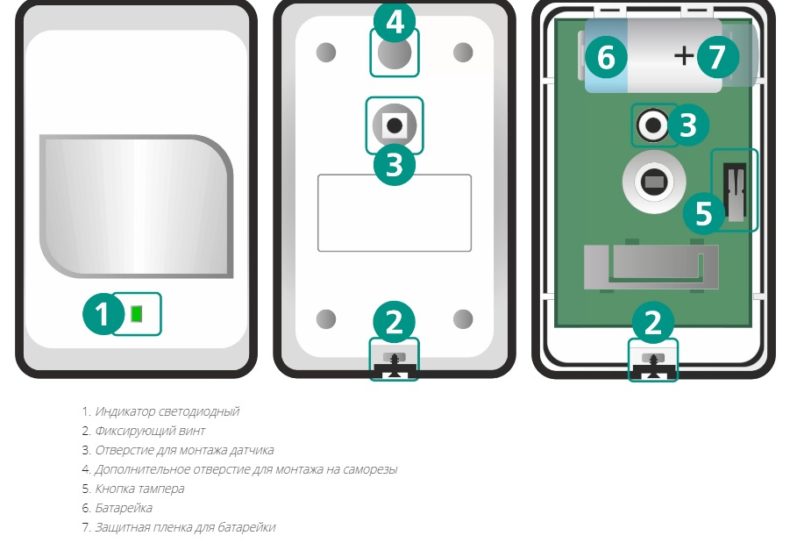

Устройство датчика движения

При транспортировке прибора  при температурном режиме меньше комнатной,  необходимо  распаковать его в закрытом помещении  и выдержать не меньше четырех час., и только после этого приступить к его монтажу

Внимание! Связывание прибора с централью допускается производить  только собственнику помещения. Также необходимо проверить, что охрана помещения отключена и централь находится на связи.

Если система подключена к пульту централизованной охраны ЧОО, то права на подключение датчиков  заблокированы.  Получить права на разблокировку можно связавшись с технического отдела ЧОП после чего, на время установки прибора, ваш объект должен быть переведен в режим технического обслуживания.

Порядок связывания прибора с хабом:

  • Открыть  корпус прибора:  ослабив фиксирующий винт (2) (понадобится крестообразная отвертка) открыть корпус
  • Снять  защитную пленку (7) в контейнере с батареей. Мигающий  индикатор голубого света продолжительностью 1 минуты будет  подтверждением  о соединении  с хабом.
  •  Открыть  прил.  Ливиком  и найти  раздел «Устройства»,  нажать на кнопку + (правый верхний угол экрана) и перейдите в  раздел «Добавить устройство».

В прил. Ливиком вы сможете увидеть перечень  приборов, которые доступны к  соединению с хабом в зоне  покрытия радиосигнала.

  • Найдите из перечня ваш прибор и сверьте  его наименование и номер серии
  • Нажав на кнопку «Продолжить» и проследуйте инструкции  в прил. Ливиком, чтобы соединить  прибор с хабом.

Подтверждением связывания прибора с хабом  будет мигание зеленого индикатора прибора пять раз.

Датчик переводится в состояние связывания 60 секунд.

Если за это время вам не удалось связать его к хабом, необходимо извлечь батарею и через полминуты поставить ее снова, (не забудьте соблюсти полярность). Датчик должен опять перейти в состояние соединения.

Как определить место для размещения детектора движения

Прибор лучше всего  размещать  на вертикальной плоскости на расстоянии 2,1 м. от пола.  В помощь собственнику объекта мы  прилагаем диаграмму с зонами покрытия детектора движения.

Где нельзя размещать датчик движения:

  • На улице;
  • В местах попадания прямого солнечного излучения;
  • Напротив предметов  которые могут быть источником теплового излучения  (обогреватели, работающие на газу или электричестве плитки и др.);
  • Предметы близкие по температуре к человеческому телу которые могут под воздействием воздушных потоков или иных причин могут совершать механические движения (шторы над  батареей и др.);
  • В непосредственной близости к  местам с  сильными  воздушными потоками. Источниками таких потоков могут быть: электрические приборы принудительной вентиляции, отопительные  радиаторы, места выходов вентиляциооных шахти др.;
  • Места высокой температуры или влаги (парилки в сауне и бане, ванная комната и пр.)

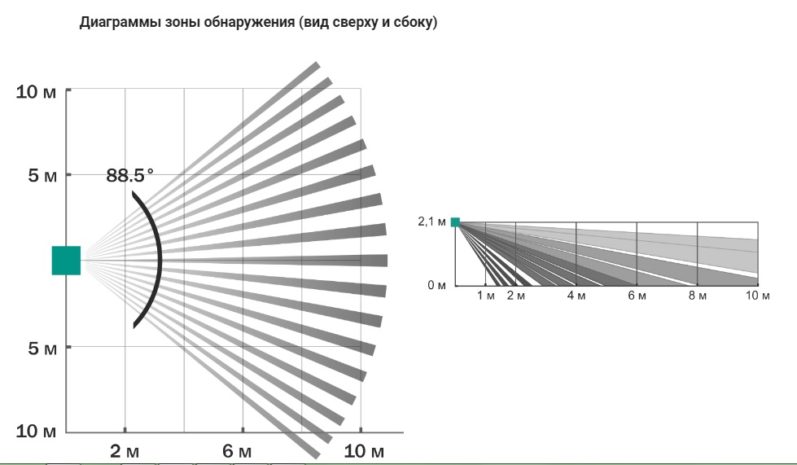

Схема зон  покрытия детектором движения

Зоны обнаружения датчиком движения Livi MS
Зоны обнаружения

Как проверить  качество связи

Проверить качество сигнала между детектором и централью  можно 2 методами:

  • Используя моб.  приложение Ливиком .

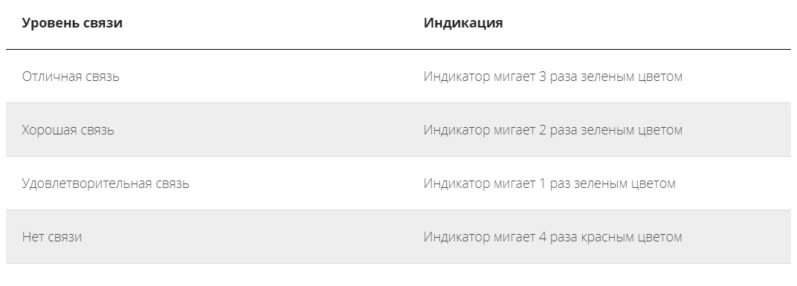

  •  Отслеживая индикатор  на детекторе.  Необходимо два раза нажать кнопку тампера (5) и наблюдать за индикатором прибора. Ниже в таблице вы можете увидеть параметры связи прибора с хабом:

Монтаж датчика

Рассмотрим три варианта монтажа датчика движения:

  1. Двухсторонняя клейкая лента (входит в комплектацию). Соберите прибор (инструкция по сборке описана в конце раздела), наклейте датчик на выбранную поверхность.
  2. На два самореза (входят в комплектацию) Прибор без батареек установите в необходимом  месте с помощью двух саморезов ( отверстие для монтажа (3) и (4)) После этого поставьте батарею и прикройте корпусом. На отверстии (4) имеется защитное покрытие из тонкого пластика
  3. Кронштейн.  Когда необходимо произвести монтаж прибора  на рельефной площадке или под наклоном к поверхности монтажа:

Кронштейн в комплектацию не входит.  Поэтому его необходимо приобрести отдельно. Виды моделей кронштейнов, которые совместимы с датчиком указаны картинке №– «Технических  характеристик».

  • Вкрутите винт крепления прибора в кронштейн
  • Смонтируйте кронштейн в нужном месте
  • Смонтируйте прибор на кронштейн, закрутив винт в отверстие (3).
  • Произведите регулировку  датчика и затяните винт.
  • Закройте корпус прибора

Установив прибор, осмотрите линзу (2) и при  выявлении  пыли или других механических загрязнений произведите ее чистку

Проверка готовности к работе  детектора движения

Смонтировав детектор, войдите в зону прибора. Сверьте работу датчика движения с данными из схемы  «Светодиодная индикация».

Через десять секунд, после прекращения вашего движения, детектор должен восстановиться.  После этого зайдите в прил.  Ливиком и активируйте функцию охраны объекта.    Зайдите в охранную зоны.  В прил. Ливиком  должно прийти сообщение о Тревоге.

Если вы обнаружили, что прибор не реагирует на некоторые ваши движения, попробуйте его переустановить в другой точке или поменяйте угол наклона к вертикальной поверхности.

 Если светодиодная индикация  или извещения в прил. Ливиком не работают, то  необходимо обратиться в службу тех. поддержки компании Ливиком.

3. Беспроводной датчик открытия двери Livi CS

Внешний вид датчика открытия
Датчик открытия

Прибор позволяет обеспечить охрану двери, окна, люка чердачного и подвального помещения, реагируя в тот момент, когда правонарушитель попытается их открыть  .

Как устроен датчик открытия

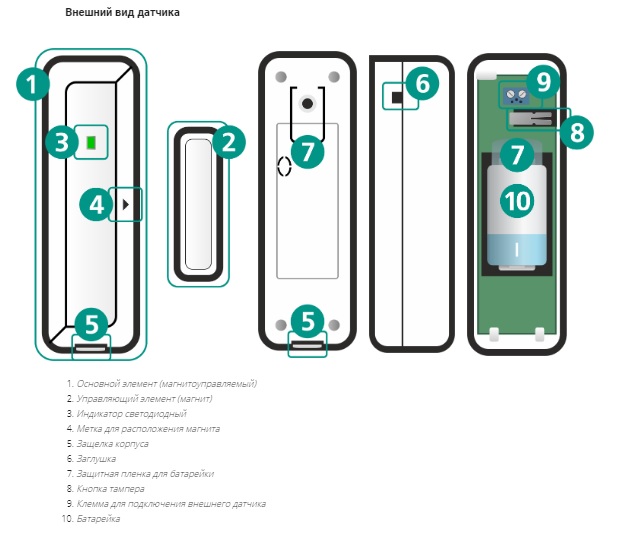

Беспроводной датчик открытия. схема устройства

Состоит из управляющего магнитного элемента (2) и  главного (1) элемента, управляемого этим магнитом.  Имеется возможность подключить к нему проводной датчик но, в этом случае, сам беспроводной датчик становится неактивным, а магнит необходимо будет от него убрать.

Монтаж прибора

В выбранном месте неподвижной части конструкции (дверная коробка или наличники, оконная рама и пр.) производится монтаж главного элемента, а сам магнит крепится на оконной раме  или на дверной створке.

Прибор нельзя размещать на улице и в местах с высоким температурным режимом или повышенной влажностью.

Основной элемент

  • Откройте корпус прибора и в запланированном месте установите его основание с помощью крепежа, входящего в комплектацию
  • Соберите корпус

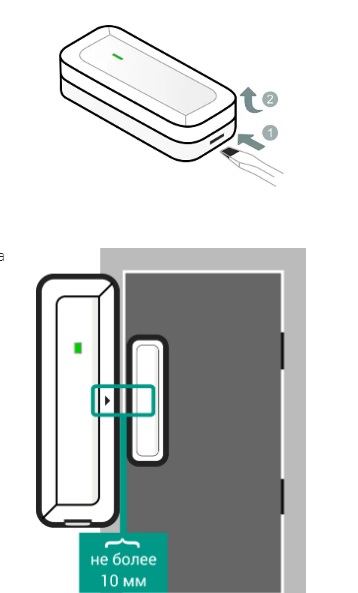

Как провести монтаж датчика открытия
Монтаж датчика открытия

Управляющий магнит

  • Откройте корпус магнита и установите его на подвижной части створки двери или раме окна таким образом, чтобы центральная часть магнитного элемента находилась напротив отметки (4) основного элемента датчика.
  • Соберите корпус.

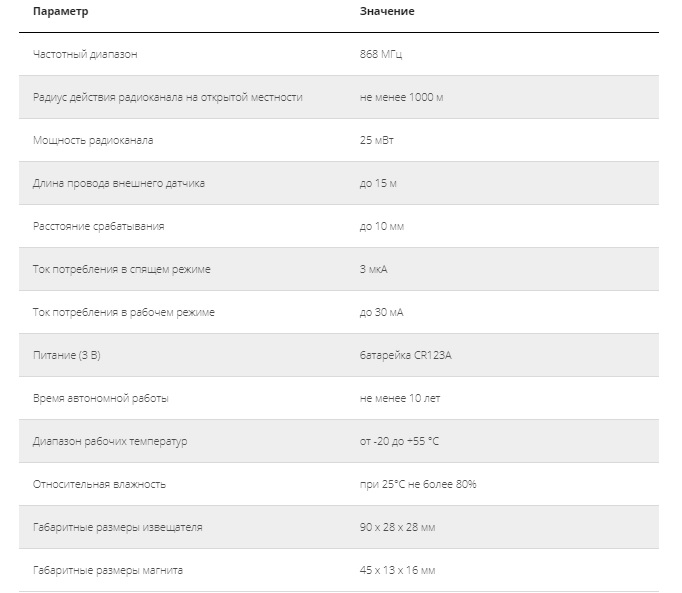

Параметры датчика открытия двери
Технические характеристики датчика открытия двери
